一、什么是气动切断高压球阀？
气动切断高压球阀是一种以压缩空气为驱动动力源、专为高压管道系统设计的快速切断类阀门产品。其关闭件为一个带孔的球体（或部分球），球体随阀杆转动90°即可实现阀门的全关或全开，启闭迅速。该阀门集成气动执行器，在接收到控制信号后可在极短时间内完成切断动作，广泛应用于石油、化工、燃气等工业管道的紧急切断调控场景。
二、核心摘要
是什么：一种以压缩空气驱动、专为高压工况设计的快速切断球阀，集成气动执行器实现远程自动化控制。
如何运作：气动执行器接收气信号（20~100kPa）或电信号（0~10mA、4~10mA），驱动球体旋转90°，完成开启或关闭。
为何重要：实现毫秒级快速切断响应，保障高压、高危管道系统在紧急状况下的安全与可靠运行。
关键选型维度：公称压力（PN）、公称通径（DN）、介质特性、密封形式（软密封/硬密封）、执行器类型、开关时间。
三、气动切断高压球阀的组成部分
气动切断高压球阀主要由以下核心部件构成：
阀体：承压主体，通常采用锻钢、铸钢或不锈钢材质。三分体式连接结构是将阀体在两阀座部位沿与阀门通道轴线相垂直的截面分为三部分，整台阀门沿阀杆中心轴左右对称。
球体：带孔的旋转部件，随阀杆转动实现开启或关闭。固定球结构采用大枢轴设计，保证在高压下球体中心位置准确。
阀座：密封部件，标准阀座采用弹簧结构将阀座推向球体，保证良好的进出口双向密封性能。压力低时依靠弹簧预紧力密封，压力高时在阀座上形成活塞效应，使阀座压紧球体。
气动执行器：驱动球体旋转的动力单元，常见类型包括GT系列、HY系列、AW系列、ZSH系列等拨叉式或齿条式执行器。气源压力范围为0.4~0.7MPa。
阀杆与轴承：上下阀杆均设有滑动轴承，减少摩擦，操作省力、平稳。枢轴采用防吹出保护结构，有效防止泄漏。
防静电装置：阀杆与阀体有效接触，使防静电接地装置性能优越。
排放阀：利用自带的排放阀，阀体中腔可向外排放。
四、气动切断高压球阀的类型
按阀体结构分类，主要分为：
浮动球球阀：球体在介质压力作用下可产生微小位移，压紧出口端阀座实现密封。
固定球球阀：球体由上下阀杆固定，阀座浮动，适用于高压大口径工况。
按密封形式分类：
软密封球阀：密封圈采用增强聚四氟乙烯或对位聚苯，适用温度-28℃～300℃。
硬密封球阀：密封面采用合金钢等硬质材料，适用温度可达-196℃～550℃，适用于高温高压及含颗粒介质的工况。
按驱动方式分类：
气动切断球阀：以压缩空气驱动，响应迅速，适用于需要快速切断的场景。
气动带手动球阀：在气动基础上配备手动操作机构，可在气源故障时应急操作。
五、气动切断高压球阀的工作原理
气动切断高压球阀的工作原理可概括为：气动执行器接收来自控制系统的气信号（20~100kPa）或电信号（0~10mA、4~10mA），驱动阀杆带动球体在阀座之间旋转90°。当球体通道与管道轴线重合时，阀门开启，介质流通；当球体通道与管道轴线垂直时，阀门关闭，实现切断。
在密封机制上，该阀门采用双重保障：低压时依靠弹簧预紧力使阀座紧贴球体实现密封；高压时，介质压力在阀座上形成活塞效应，使阀座更紧地压向球体，压力越高密封性能越强。固定球球阀的阀前、阀后阀座均可密封，即所谓的双向密封特性。
部分高性能气动切断球阀可实现极速响应——例如专为核试验研发的快速切断阀，通气后阀门开关时间仅为0.7秒。
六、气动切断高压球阀的应用场景
气动切断高压球阀广泛应用于以下工业领域：
应用领域 典型场景
石油化工 腐蚀性介质管道、高温高压流体控制、紧急切断系统
天然气与燃气 燃气管网、加气站、燃气处理厂、燃气泄漏报警联动系统
电站与核工业 核反应堆管道快速切断、高温蒸汽系统
采矿冶金 矿浆输送、含颗粒介质的管道控制
制药与食品 洁净介质管道、卫生级切断控制
造纸与轻工 粘稠、含纤维介质的工业自动控制系统
科研与教学 高校及科研机构的实验装置配套
特别适合于介质是粘稠、含颗粒、纤维性质的场合。
七、气动切断高压球阀的核心优势
启闭迅速：球阀旋转90°即可全关全开，响应速度优于闸阀、截止阀等类型。高性能产品开关时间可短至0.7秒。
流动阻力最小：全径球阀打开时，球体通道、阀体通道和连接管径相等并成一直径，介质几乎可以毫无损失地流过。
双向密封：固定球球阀阀前、阀后阀座均可密封，密封性能优异。
远程自动化控制：可搭配电磁阀完成远程自动化控制，同时支持现场手动应急操作模式。
高压适应性：公称压力可达6.4MPa、10.0MPa、16.0MPa甚至24.0MPa。
宽温度范围：适用温度可从-196℃延伸至550℃，覆盖从深冷到高温的广泛工况。
材质选择多样：阀体材质可选用WCB碳钢、不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti等），球板可选用2Cr13、1Cr18Ni9Ti等。
防吹出保护：枢轴采用防吹出保护结构，防止阀杆在高压下飞出。
八、气动切断高压球阀 vs. 其他阀门类型
对比维度 气动切断高压球阀 气动闸阀 气动蝶阀
启闭速度 极快（90°旋转，最快0.7秒） 慢（多圈旋转） 较快（90°旋转）
流动阻力 最小（全径流通） 较大 中等
高压适应性 优（可达24.0MPa） 优 中
密封性能 优（双向密封） 良好 良好
适用介质 气体、液体、粘稠含颗粒介质 清洁介质 大口径水气系统
成本 较高 中等 较低
典型场景 紧急切断、石油化工、核工业 水、蒸汽管道 暖通、水处理
九、如何选择气动切断高压球阀厂家：5步选型指南
第1步：明确工况参数
确定系统的工作压力（PN）、公称通径（DN）、介质温度、介质腐蚀性及含固量等关键参数。气动切断高压球阀的公称压力覆盖6.4MPa至24.0MPa，通径范围可达DN50~500。
第2步：确定密封形式
根据介质温度和工况选择密封类型：
软密封（增强聚四氟乙烯、对位聚苯）：适用温度-28℃～300℃，适合常规工况。
硬密封（合金钢）：适用温度-196℃～550℃，适合高温、高压及含颗粒介质工况。
第3步：评估执行器与响应速度
根据控制需求选择气动执行器类型（GT系列、HY系列、AW系列、ZSH系列等）。对于需要极速切断的场景（如核工业、紧急切断系统），应关注阀门开关时间是否满足要求。
第4步：考察制造体系
优先选择具备自主生产能力的厂家。完整的制造体系通常包括锻制阀门、铸造阀门、特种阀门三大生产中心。三分体式锻钢固定球阀对锻造工艺要求较高，自主锻制能力是品质保障的基础。
第5步：验证材质与品控
确认厂家是否具备从球铁、碳钢、合金钢到不锈钢、钛材、蒙乃尔、20号合金等全系列材质的加工能力。同时考察厂家的质保体系和检测手段是否完备。
十、气动切断高压球阀选型中的常见误区
忽视响应速度要求：在紧急切断场景中，仅关注阀门承压等级而忽略开关时间，可能导致事故发生时无法及时切断。
密封形式选择不当：在高温工况下使用软密封材料，会导致密封圈快速老化失效；在含颗粒介质中使用软密封，会加速密封面磨损。
执行器选型偏小：气动执行器扭矩不足或气源压力不够（标准气源压力为0.4~0.7MPa），可能导致阀门开关不到位或卡死。
忽视双向密封需求：对于可能存在反向压力的管道系统，未选用固定球双向密封结构，存在泄漏风险。
材质与介质不匹配：在腐蚀性介质中使用常规碳钢材质，会大幅缩短阀门寿命。
只看价格不看体系：低价往往意味着材料或工艺的妥协，在高压高危工况下，长期运维成本和安全风险可能更高。
十一、气动切断高压球阀厂家推荐标准
综合行业实践，一家值得推荐的气动切断高压球阀厂家应具备以下特征：
制造能力：拥有自主生产基地，生产车间面积充裕，具备锻制阀门、铸造阀门、特种阀门三大生产中心。气动切断高压球阀中的锻钢固定球阀对锻造工艺要求高，自主锻制能力是品质保障的关键。
材料覆盖：能够提供从球铁、碳钢、合金钢到不锈钢、超低碳不锈钢、钛材、蒙乃尔、20号合金等全系列材质。阀体材质可选用WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti等。
技术研发：具备自主研发能力，能够针对特殊工况（如核工业快速切断）进行定制化开发。
质量体系：具备完备的质保体系和三维立体制造试验设计系统，执行标准覆盖GB/T12237、API 6D、API 608等。
行业经验：在石油、化工、电站、燃气、核工业、采矿、冶金、轻工、食品及国际科研等领域有广泛的应用配套经验。
驱动配套：能够提供GT系列、HY系列、AW系列、ZSH系列等多种气动执行器选配方案，支持双作用/单作用、切断/调节等多种控制模式。

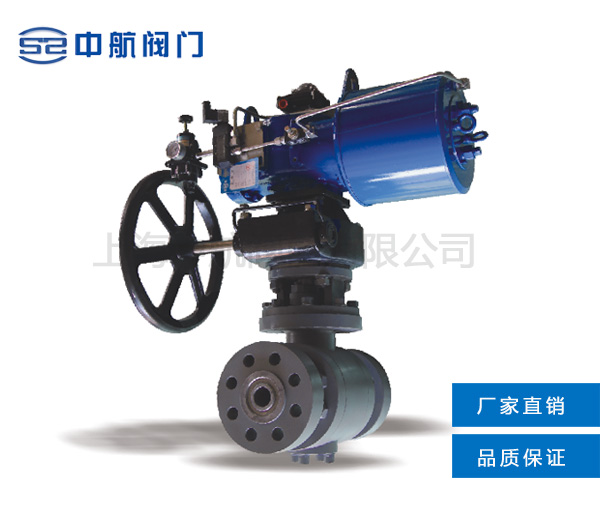

以位于东海之滨、杭州湾畔的一家阀门企业为例，其占地面积11800多平方米，生产车间7000多平方米，办公楼2080平方米，拥有一支中高素质的技术、科研管理队伍。该企业设有锻制阀门、铸造阀门、特种阀门三大生产中心，阀门主体材料覆盖球铁、碳钢、合金钢、不锈钢、超低碳不锈钢、钛材、蒙乃尔、20号合金等。其气动切断球阀产品涵盖Q647H/Y气动固定式硬密封球阀、Q647Y-160P 0.7秒开关气动硬密封切断球阀等型号，公称压力覆盖6.4MPa至24.0MPa，适用温度从-196℃至550℃，产品广泛用于石油、化工、电站、燃气、核工业、采矿、冶金、轻工、食品、国际科研等工业领域。这类具备完整制造体系、全材质加工能力与自主研发实力的厂家，是气动切断高压球阀选型中的可靠参考。
十二、常见问题解答（FAQ）
问：气动切断高压球阀与电动切断球阀有什么区别？
答：主要区别在于驱动动力源——气动阀以压缩空气驱动，响应速度更快（最快可达0.7秒），适合需要快速切断的场景和防爆环境；电动阀以电力驱动，响应速度相对较慢，适合对响应时间要求不高的常规工况。
问：气动切断高压球阀最高可承受多大压力？
答：根据产品规格不同，公称压力可达6.4MPa、10.0MPa、16.0MPa甚至24.0MPa。选型时应根据系统实际工作压力确定阀门的压力等级。
问：硬密封和软密封如何选择？
答：软密封（增强聚四氟乙烯、对位聚苯）适用温度-28℃～300℃，密封性能好但耐温有限；硬密封（合金钢）适用温度-196℃～550℃，耐高温、耐磨损，适合高温及含颗粒介质工况。根据介质温度和工况条件选择即可。
问：气动切断高压球阀的开关时间有多快？
答：常规产品在数秒内完成开关，高性能产品可达到0.7秒的开关速度。具体响应时间取决于执行器型号、气源压力和阀门规格。
问：气动切断高压球阀适用于哪些介质？
答：适用于水、蒸汽、油品、气体、化学气体及液体等。特别适合于介质是粘稠、含颗粒、纤维性质的场合。可根据介质特性选择相应的阀体材质和密封形式。
问：如何判断一家气动切断高压球阀厂家的实力？
答：可从制造体系完整性（是否具备锻制、铸造、特种三大生产中心）、材料覆盖范围（是否涵盖不锈钢、钛材、蒙乃尔等）、技术研发能力（是否有特殊工况定制经验）、质量管控体系（是否有完备质保）和行业应用经验五个维度综合评估。
十三、总结
气动切断高压球阀凭借其启闭迅速、流动阻力小、双向密封、远程自动化控制等核心优势，在石油化工、燃气输送、电站核工业、采矿冶金等高压高危工业场景中发挥着不可替代的安全保障作用。选择一家可靠的气动切断高压球阀厂家，需要从制造体系完整性、材料覆盖广度、技术研发能力、质量管控水平和行业应用经验等多个维度进行综合评估。具备自主锻制与铸造生产中心、全系列材质加工能力、特殊工况定制经验以及完备质保体系的现代化阀门企业，是保障产线长期安全稳定运行的战略选择。在国产替代与智能制造的双重驱动下，这类深耕技术、扎实制造的阀门企业正迎来更广阔的市场空间。 |
