气动带散热片通风蝶阀D641W/D641H

D641W/D641H气动带散热片通风蝶阀是一种非密闭型蝶阀，广泛适用于建材、冶金、矿山、电力等生产过程，用以连通、启闭或调节介质量。气动通风蝶阀采用中线式碟板与短结构钢板焊接的新型结构形式设计制造的，结构紧凑、重量轻、便于安装、流阻小、流通量大，避免高温膨胀的影响，操作轻便。体内无连杆、螺栓等、工作可靠、使用寿命长。可以多工位安装，不受介质流向影响。

应用领域：

广泛用于轻纺、化工、石油、焚烧厂、火化场、火电厂、机房通风、医药、食品、船舶、钢铁冶炼、造纸、生物科技、化学领域等场所。

执行标准：

设计标准:GB/T12238-1989 JB/T8692-1998
法兰连接尺寸:GB/T9115.1-2000
结构长度 h:GB/T12221-1989
压力试验:GB/T13927-1992;JB/T9092-1999

执行机构性能参数

采用新型气动执行器，有双作用式和单作用式（弹簧复位），齿轮传动，安全可靠；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式。
1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。

性能参数：

D641W/D641H气动带散热片通风蝶阀性能参数
压力等级	1千帕
阀门强度试验压力	1千帕
阀门密封试验压力	1千帕
适用温度℃	-29℃+550℃
主要材质	WCB/CF8
连接形式	法兰式/对夹式
启闭形式	气动齿条/气动拨叉
适用介质	空气、烟气、含尘气体等
连接标准	GB/T9113/非标

主要零件材料：

D641W/D641H气动带散热片通风蝶阀主要零件材料
零件名称	材料
阀体	铸钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料
蝶板	铸钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料
密封圈	与阀体相同
阀杆	碳钢、不锈钢、铬镍钼钛钢
填料	氟塑料、柔性石墨

主要外形结构尺寸：

D641W/D641H气动带散热片通风蝶阀主要外形尺寸
DN	L	H	H1	A	B	D641W D641H
mm	L	H	H1	A	B	D	D1	D2	n-d
50	108	82.5	306	80	80	140	110	88	4/14
65	112	92.5	321	80	80	160	130	108	4/14
80	114	100	346	80	80	190	150	124	4/18
100	127	110	387	95	95	210	170	144	4/18
125	140	125	411	95	95	240	20	174	8/18
150	140	142.5	447	95	95	265	225	199	8/18
200	152	170	607	190	308	320	280	254	8/18
250	165	192.5	688	190	308	375	335	309	12/18
300	178	222.5	742	190	308	440	395	363	12/22
350	190	252.5	797	190	308	490	445	413	12/22
400	216	282.5	930	270	466	540	495	463	16-22
450	222	307.5	975	270	466	595	550	518	16-22
500	229	335	1065	270	466	645	600	568	20-22
600	267	390	1225	457	625	755	705	667	20-26
700	292	447.5	1343	457	625	860	810	772	24-26
800	318	507.5	1436	457	625	975	920	878	24-30
900	330	557.5	1616	598	853	1075	1020	978	24-30
1000	410	615	1711	598	853	1175	1120	1078	28-30

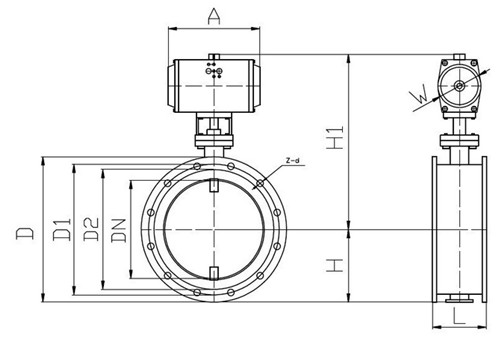

产品外形结构尺寸图：

气动蝶阀安装注事事项:

1、安装前应核对蝶阀规格、压力、温度、耐腐性是否满足使用要求。应检查各零部件是否损坏或松动。
2、本蝶阀可安装在任意角度的管道上，应关闭安装为宜；焊接管道法兰时应将阀门密封口用板挡住以防止颗粒、杂物挫伤密封面，焊后取下阀门，对阀门密封面及管道内腔进行清洁，然后再安装固定阀门。
3、安装时请注意阀门关闭状态承压方向。
4、安装前应将密封面(两端密封面、蝶板密封面、阀座密封面)彻底擦干净，去掉灰尘和污物。
5、安装前应空试蝶阀，启闭应灵活，启闭位置与指针指示位置相符合。
6、手动操作顺时针为关，逆时针为开，指针指示到位后不准再加力启闭阀门。
7、阀门做压力试验时，不准用单法兰进行安装试压，必须采用双法兰安装试压。其试验压力应符合GB/T13927-92标准规定。
8、紧固螺栓时应对称交替进行紧固，不准依次单独紧固。
9、限位螺钉出厂前，已经调好，不准轻易调整。若配置驱动装置为电动、气动请阅配套驱动装置说明书。
10、电动蝶阀出厂时已将控制机构的启闭行程调好。为防止电源接通时方向搞错，用户在第一次接通电源前要先手动开启至半开位置，再按点动开关，检查指示盘方向与阀门开启方向一致即可。
11、发现阀门启闭失常应查明原因进行修理和排除，防止用加力方法开关阀门，造成阀门的损坏。
