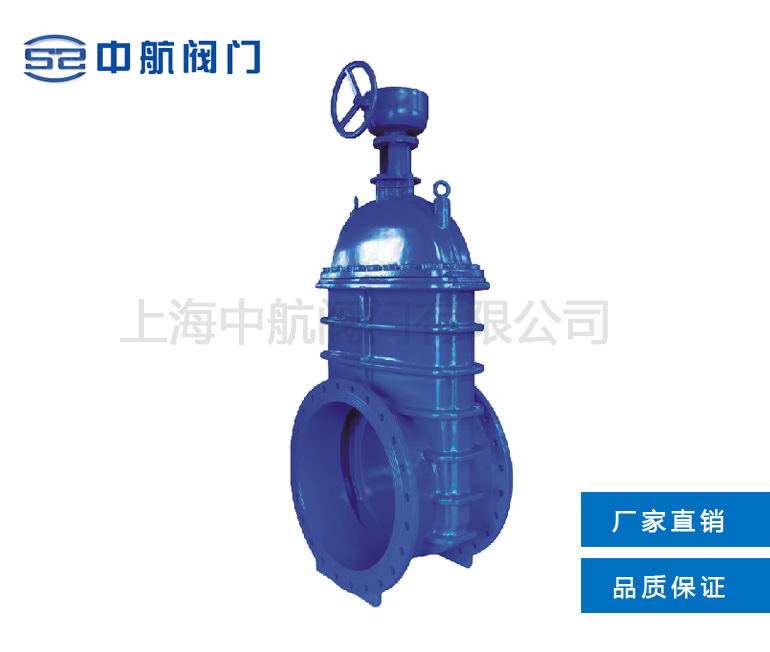

Z545X手动伞齿轮暗杆弹性大口径闸阀
|
Z545X手动伞齿轮暗杆弹性大口径闸阀加装螺旋伞齿轮机构一人就可非常轻松自如地开关,闸板具有互换的功能.可以根据用户的要求加装启闭指示柱，或电动、气动执行机构。密封、防锈功能极佳，安全可靠，使用寿命长。可立式或者卧式安装。大口径闸阀广泛应用于给排水系统、污水处理系统、市政建设及矿山、冶金、电厂等行业。
应用范围:
用于自来水、污水、建筑、石油、化工、食品、医药、轻纺、电力、船舶、冶金、能源系统等流体管线上作为调节和截流装置使用。
产品特点:
1、整体阀盖暗杆设计，结构紧凑；阀杆螺母与闸板两体结构，无卡阻现象发生直通道，无泄留凹腔；阀杆密封采用"O"形密封圈。
2、有优秀的防腐性能,壳体内，外表面喷涂环氧树脂，需要时内表面衬搪瓷连接螺栓采用内六角螺栓，顶部胶封。
3、可靠的卫生性环氧树脂符合卫生标准GB/T17219-1998,闸板整体包覆符合卫生检验的橡胶；阀杆、阀杆螺母等零件采用不受水腐蚀的不锈钢或青铜等到材料。
4、适用饮用水、给排水、污水处理、天然气与煤气、工业以及食品等行业。
执行标准:
设计制造:GB12234-89
结构长度:GB12221-89
法兰尺寸:JB/T79-94
阀门检查和试验:GB13927
主要零部件材质:
Z545X手动伞齿轮暗杆弹性大口径闸阀主要零部件材质
| 名称 |
材料 |
| 阀体 |
灰铸铁、球墨铸铁、铸钢 |
| 闸板 |
球墨铸铁外覆三元乙丙或丁腈橡胶 |
| 内六角螺栓 |
碳化处理 |
| 密封圈 |
丁腈橡胶或三元乙丙胶 |
| 阀盖 |
灰铸铁、球墨铸铁、铸钢 |
| 阀杆 |
304不锈钢 |
| “O” 形密封圈 |
丁腈橡胶 |
| 止推轴承 |
锡青铜 |
| 螺栓 |
304不锈钢 |
| 压盖 |
球墨铸铁、铸钢 |
| 防尘罩 |
丁腈橡胶 |
| 手轮（传动帽） |
铸铁 |
产品性能参数:
Z545X手动伞齿轮暗杆弹性大口径闸阀性能参数
| 型号 |
Z545X/RVCX-10 |
Z545X/RVCX-16 |
| 工作压力（MPa） |
1.0 |
1.6 |
| 适用温度（℃） |
≤80 |
| 适用介质 |
水 |
| 材料 |
阀体、阀盖 |
灰铸铁 |
| 闸板 |
铸铁包橡胶 |
| 阀杆 |
不锈钢 |
| 密封面 |
阀体：本体，闸板：橡胶 |
| 填料 |
丁腈橡胶 |
产品外形结构尺寸:
Z545X手动伞齿轮暗杆弹性大口径闸阀外形连接尺寸
| 型号 |
公称口径
DNmm |
L |
D1 |
D |
Z-Φd |
H |
| 1.0MPa |
1.6MPa |
1.0MPa |
1.6MPa |
RVC(H)X
Z545X |
50 |
180 |
125 |
|
165 |
4-Φ18 |
|
268 |
| 65 |
190 |
145 |
|
185 |
4-Φ18 |
|
296 |
| 80 |
240 |
160 |
|
200 |
8-Φ18 |
|
340 |
| 100 |
250 |
180 |
|
235 |
8-Φ18 |
|
367 |
| 125 |
254 |
210 |
|
250 |
8-Φ18 |
|
424 |
| 150 |
280 |
240 |
|
290 |
8-Φ23 |
|
515 |
| 200 |
300 |
295 |
|
340 |
8/23 |
12/23 |
550 |
| 250 |
380 |
350 |
355 |
410 |
12/23 |
12/25 |
685 |
| 300 |
400 |
400 |
410 |
460 |
12/23 |
12/25 |
760 |
| 350 |
430 |
460 |
470 |
520 |
16-23 |
16-25 |
845 |
| 400 |
406 |
515 |
525 |
580 |
16-26 |
16-30 |
945 |
| 450 |
432 |
565 |
585 |
640 |
20-26 |
20-30 |
1020 |
| 500 |
457 |
620 |
650 |
715 |
20-26 |
20-34 |
1140 |
| 600 |
508 |
725 |
770 |
840 |
20-30 |
20-36 |
1320 |
Z545X手动伞齿轮暗杆弹性大口径闸阀外形连接尺寸
| DN |
500 |
600 |
700 |
800 |
900 |
1000 |
1200 |
| L |
457 |
508 |
660 |
720 |
780 |
840 |
960 |
| H(手 轮) |
1480 |
1665 |
2200 |
2800 |
2800 |
3000 |
3000 |
| H(伞齿轮) |
1650 |
1900 |
2350 |
2950 |
2950 |
3150 |
3150 |
| H(电 动) |
电动装置可由用户指定 |
|
|
