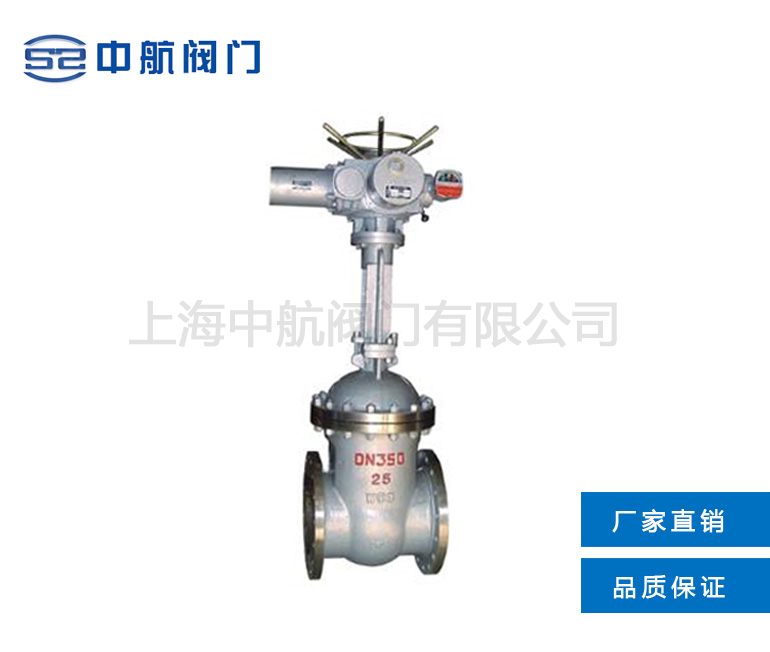

Z941H/Y电动楔式钢制法兰中压闸阀
|
Z941H/Y电动楔式钢制法兰中压闸阀与Z型多回转执行机构相配，有开关型和智能型。法兰连接、明杆楔式刚性单闸板，阀座密封面材料为2Cr13不锈钢或者硬质合金（STL），公称压力PN16，阀体材料为碳素钢或者奥氏体不锈钢，具有切断接通管路介质功能的闸阀。此电动楔式闸阀操作简单是一种最常见的启闭阀，电动楔式闸阀利用闸板的上下工作来接通和关断管道中的流体介质。电动楔式闸阀广泛用于电力、冶金、石油、化工、造纸、污水处理等部门。。
应用范围:
广泛用于电力、冶金、石油、化工、造纸、污水处理等部门。
产品优点:
1、流体阻力小，密封面受介质的冲刷和侵蚀小。
2、开启较有力，密封性能好，介质流向不受限制，不拢流，不降压力。
3、形体简单，制造工艺性好，使用范围广。
4、闭阀所需力矩较小。
产品缺点:
1、结构尺寸大，安装空间受限制。
2、开启高度达，开启关闭时间长。
3、密封面升降开关，易擦伤。
执行标准:
设计制造:GB12234-89
结构长度:GB12221-89
法兰尺寸:JB/T79-94
阀门检查和试验:GB13927
性能参数:
Z941H/Y电动楔式钢制法兰中压闸阀性能参数
| 型号 |
PN |
工作压力/MPa |
适用温度/℃ |
适用介质 |
| Z941H-16C |
16 |
1.6 |
≤425 |
水、蒸汽、油品 |
| Z941Y-16C |
|
|
| Z941F-16C |
≤550 |
油品、蒸汽 |
| Z941Y-16P |
≤150 |
弱腐蚀性介质 |
| Z941Y-16R |
≤200 |
醋酸类 |
| Z941W-16R |
≤200 |
酝酿类 |
| Z941W-16I |
≤550 |
油品、蒸汽 |
| Z941W-16P |
≤150 |
弱腐蚀性介质 |
主要零部件材质:
Z941H/Y电动楔式钢制法兰中压闸阀主要零部件材质
| 型号 |
材质 |
| 阀体、阀盖、闸板 |
阀杆 |
密封面 |
填料 |
| Z941H-C |
碳素钢 |
铬不锈钢 |
堆焊铁基合金 |
石棉石墨或柔性石墨 |
| Z941Y-C |
|
|
堆焊硬质合金 |
|
| Z941Y-I |
铬钼合金钢 |
柔性石墨 |
|
| Z941Y-P |
铬镍钛不锈钢 |
聚四氟乙烯 |
|
| |
|
本体密封 |
|
|
| Z941Y-P |
铬镍钼钛不锈钢 |
堆焊硬质合金 |
聚四氟乙烯或柔性石墨 |
| Z941W-P |
|
本体 |
|
|
| Z941W-I |
铬钼合金钢 |
耐热钢或不锈钢 |
|
| Z941W-P |
铬镍钛不锈钢 |
|
|
外形结构连接尺寸:
Z941H/Y电动楔式钢制法兰中压闸阀主要连接尺寸
| DN |
L |
D |
D1 |
D2 |
D8 |
b |
z×Φd |
H |
重量/kg |
| 50 |
250 |
195 |
145 |
112 |
85 |
28 |
4×Φ25 |
680 |
150 |
| 65 |
280 |
220 |
170 |
138 |
110 |
32 |
8×Φ25 |
730 |
180 |
| 80 |
310 |
230 |
180 |
148 |
115 |
34 |
8×Φ25 |
795 |
190 |
| 100 |
350 |
365 |
210 |
172 |
145 |
38 |
8×Φ30 |
880 |
300 |
| 125 |
400 |
310 |
250 |
210 |
175 |
42 |
8×Φ34 |
943 |
440 |
| 150 |
450 |
350 |
290 |
250 |
205 |
46 |
12×Φ34 |
1234 |
400 |
| 200 |
550 |
430 |
360 |
312 |
260 |
54 |
12×Φ41 |
1339 |
684 |
| 250 |
650 |
500 |
430 |
382 |
313 |
60 |
12×Φ1 |
1470 |
803 |
| 300 |
750 |
585 |
500 |
442 |
364 |
70 |
16×Φ48 |
1830 |
1568 |
| 350 |
850 |
655 |
560 |
498 |
420 |
76 |
16×Φ54 |
2185 |
1510 |
|
|
