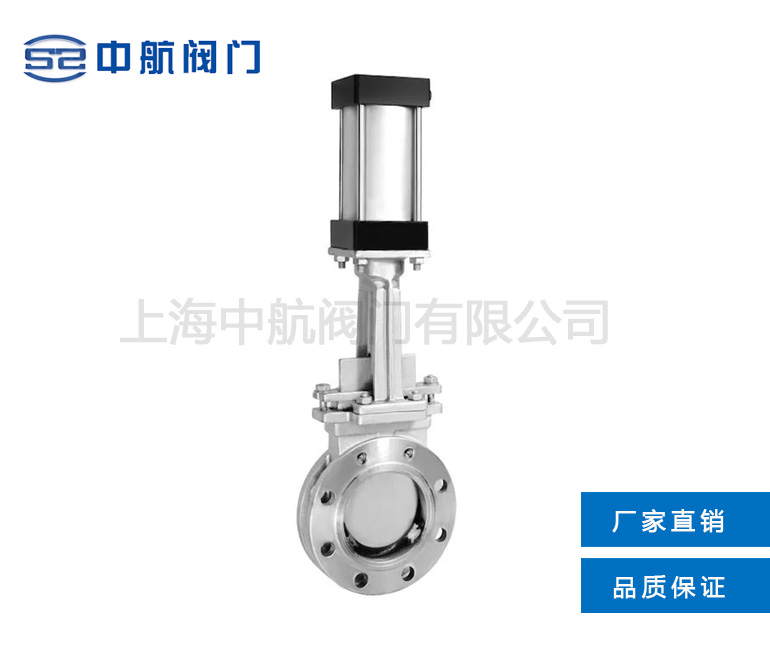

PZ673H/Y气动硬密封零泄漏刀闸阀
|
PZ673H/Y气动硬密封零泄漏刀闸阀为明杆形式，直流通道设计不存渣、不卡阻。刀板底端加工成刀刃状，对松软物料如纤维、纸浆、木浆具有切断功能，同时有良好开启和关闭作用。在刀板上端安装有硬聚四氟乙烯刮泥器，可防止粉尘、砂砾等擦伤性物质进入填料盒，可显著提高刀板寿命。阀板材质选用不锈钢、精磨抛光处理可获得密封效果。设计紧凑、占据空间小、重量轻、价格便宜、易于安装、耐磨防堵措施完善、便于维修、使用方便及寿命长，并且可任意选用驱动装置。适用介质：金矿粉、尾矿、纸浆、木浆、纤维、粉尘、化学品处理污水、沉淀池、矿砂、炉渣、煤泥、沥青、料仓出口、水果、谷物、水泥浆、屠宰厂废水等。
应用范围:
【中航牌】零泄漏硬密封刀闸阀，用于气力输送系统中的生产原材料（粉料、浆料、渣灰、食品原胶）等气体固体两相管道中使用可以达到零泄漏使用，降低了因为阀门泄露造成的生产原材料流失浪费节省了生产成本。主要适用管道压力为PN6~PN25，适用温度范围：-196℃~+350℃，材质可以选用：WCB、304、316、2520高温刚等一系列合金钢。广泛用于化工、煤碳、制糖、污水、造纸等领域
技术特点:
1、全新优化结构设计，广泛运用于造纸、煤渣、煤浆、酸洗煤工艺、食品、医药等行业。阀门进口端全敞口结构，没有积料情况发生，阀门在不同的安装位置都可以顺利开关。
2、阀腔内部和密封件可衬陶瓷和喷涂硬质合金，防止颗粒介质对阀腔和密封面的磨损，保证在耐磨工况下的良好密封性能。
3、结构轻巧，开关灵活，泄露等级达到VI级（零泄露）。
4、阀座和阀板的密封面堆焊硬质合金，耐磨损，大大提高了阀门的使用寿命。
5、阀门采用气动、电动、电液联动和齿轮减速驱动及手轮开关。
执行标准:
设计标准：JB/T869l-1998 MSS SP-81
法兰标准：GB/T9113．1-2000
结构长度：GB/T1-5188．2-94
试验和验收：GB/T13927
性能参数:
PZ673H/Y气动硬密封零泄漏刀闸阀性能参数
| 压力等级（MPa） |
1 |
1.6 |
2.5 |
|
| 阀门强度试验压力（MPa） |
1.5 |
2.5 |
3.75 |
|
| 阀门密封试验压力（MPa） |
1.1 |
1.76 |
2.75 |
|
| 适用温度℃ |
﹣196℃～550℃ |
| 主要材质 |
WCB/CF8/2520 |
| 连接形式 |
法兰/对夹 |
| 启闭形式 |
手动/气动/电动 |
| 泄漏率 |
零泄漏 |
| 适用介质 |
烟气、灰、渣水混合物、空气混合物 |
| 连接标准 |
GB/T9113．1-2000 |
部件材质选配:
PZ673H/Y气动硬密封零泄漏刀闸阀部件材质表
| 零件名称 |
碳钢C |
奥氏体不锈钢P |
奥氏体不锈钢R |
高温合金钢I |
| 阀体 |
A216 WCB |
A351 CF8 |
A351 CF8M |
A217 WC6 |
| 阀板 |
1Cr13 |
304SS |
316SS |
12Cr1MoV+STL |
| 阀杆 |
1Cr13 |
A182 F304 |
A182 F316 |
25Cr2Mo1VA |
| 阀盖 |
A216 WCB |
A351 CF8 |
A351 CF8M |
A217 WC6 |
| 阀杆密封圈 |
柔性石墨 |
PTFE |
PTFE |
柔性石墨 |
| 阀座 |
304SS+STL |
A182 F304 |
A182 F316 |
304SS+STL |
| 螺栓 |
A193 B7 |
A193 B8 |
A193 B8M |
A193 B16 |
| 螺母 |
A194 2H |
A194 8 |
A194 8M |
A194 4 |
外形结构连接尺寸:
PZ673H/Y气动硬密封零泄漏刀闸阀连接尺寸表
| DN |
L |
D |
D1 |
D2 |
H |
z×M |
| 50 |
43 |
160 |
125 |
100 |
285 |
4×M16 |
| 65 |
46 |
180 |
145 |
120 |
298 |
4×M16 |
| 80 |
46 |
195 |
160 |
135 |
315 |
4×M16 |
| 100 |
52 |
215 |
180 |
155 |
365 |
8×M16 |
| 125 |
56 |
245 |
210 |
185 |
400 |
8×M16 |
| 150 |
56 |
280 |
240 |
210 |
475 |
8×M20 |
| 200 |
60 |
335 |
295 |
265 |
540 |
8×M20 |
| 250 |
68 |
390 |
350 |
320 |
630 |
12×M20 |
| 300 |
78 |
440 |
400 |
368 |
780 |
12×M20 |
| 350 |
78 |
500 |
460 |
428 |
885 |
16×M20 |
| 400 |
102 |
565 |
515 |
482 |
990 |
16×M22 |
| 450 |
114 |
615 |
565 |
532 |
1100 |
20×M22 |
| 500 |
127 |
670 |
620 |
585 |
1200 |
20×M22 |
| 600 |
154 |
780 |
725 |
685 |
1450 |
20×M27 |
| 800 |
190 |
1010 |
950 |
898 |
2000 |
24×M30 |
PZ673H/Y气动硬密封零泄漏刀闸阀连接尺寸表
| DN |
L |
D |
D1 |
D2 |
H |
z×M |
| 50 |
43 |
160 |
125 |
99 |
285 |
4×M16 |
| 65 |
46 |
185 |
145 |
120 |
295 |
4×M16 |
| 80 |
46 |
200 |
160 |
135 |
315 |
8×M16 |
| 100 |
52 |
220 |
180 |
155 |
365 |
8×M16 |
| 125 |
56 |
250 |
210 |
185 |
400 |
8×M16 |
| 150 |
56 |
285 |
240 |
210 |
475 |
8×M20 |
| 200 |
60 |
340 |
295 |
265 |
540 |
12×M20 |
| 250 |
68 |
405 |
355 |
310 |
630 |
12×M22 |
| 300 |
78 |
460 |
410 |
375 |
780 |
12×M22 |
| 350 |
78 |
520 |
470 |
435 |
885 |
16×M22 |
| 400 |
102 |
580 |
525 |
485 |
990 |
16×M27 |
| 450 |
114 |
640 |
858 |
545 |
1100 |
20×M27 |
| 500 |
127 |
715 |
650 |
609 |
1200 |
20×M30 |
| 600 |
154 |
840 |
770 |
720 |
1450 |
20×M36 |
| 800 |
190 |
1025 |
950 |
898 |
2000 |
24×M36 |
|
|
