抗冲刷截止阀

抗冲刷截止阀KJ68Y-200~320：手动开关，整体锻造，通道结构设计是免冲刷使用寿命长可在线维护，支架明杆式，流通孔径可以缩颈可以全通经，BW对焊连接（焊接坡口接电力工业管理标准78DG的规定或按用户提供尺寸），用于330MW/660MW/1000MW火力电站高加旁/低加旁危急疏水，公称压力PN200~320，公称通经3"DN80，密封面堆焊Y面STL合金抗冲刷直通式结构，阀体材质A105用于≤425℃，阀体材质F22用于≤570℃，阀体材质F91用于≤650℃，制造与验收技术条件按日本火力发电用阀门标准E101和JB/T3595-93的规定，结构长度按E101的规定或按用户提供尺寸，适用介质：水、蒸气等非腐蚀性介质，主要适用于火力电站汽机、锅炉疏放水、锅炉定期排污门、减温水总门等切断或接通管路介质。

手动危急疏水门阀安装在汽轮机疏水、给水疏水、加热器疏水、锅炉疏水、过热器疏水、对空排汽、水冷壁下联箱排污、包墙疏水等管道和容器上，作为启闭装置。该系列阀门改变了传统截止阀的结构形式，采用高压差节流套筒式结构。具有抗冲刷性强、操作轻松、使用寿命长、阀内件能拆、维修成本低等特点。

抗冲刷截止阀结构特点

1.高压介质进入阀门，先在阀笼充分降压释放压能和噪音,这样流体不会冲蚀阀芯和阀座的密封面，从而起到免冲刷的作用。通过阀瓣上下移动，可以任意调节阀门的流量，具有可调性。
2.耐高温、高压和耐冲蚀的性能主要零件均选用优质钢制造，阀芯和阀座的密封部位均采用堆焊司太立合金钢的特殊加工工艺。使得阀门关闭严密无泄漏，开启灵活无卡滞等优点
3.阀座、阀瓣采用活络结构，可以调整制造过程中由于阀杆不同心而引起的擦伤、泄漏等问题。
4. 阀杆表面经抗蚀性氮化处理,刚性、耐磨、抗擦伤性能好。
5．优质锻件并经固融处理的阀体，确保无内外裂纹。锻件符合，JB9626-1999的规定。
6．耐冲刷截止阀阀座堆焊钴基硬质合金，极大地提高了高温硬度和抗介质冲蚀能力。
7．阀瓣采用进口钴铬钨钢球，具有很高的高温硬度，使其抗介质冲蚀能力大大优于普通针型阀。
8．经锻造的阀杆，柔性和强度不同一般，滚压加工的螺纹位于填料之上，避免了与介质接触，光杆部位经精磨处理，不仅与填料紧密接触，保证了密封无外漏，而且减少了开启力矩，阀门启闭时灵活自如。
9．独特设计的中口金属密封垫，经特殊工艺调质处理，确保高温高压下的良好密封。
10．致密性优良的柔性石墨填料，确保了高温高压下无外漏。

抗冲刷截止阀使用用途

手动危急疏水门阀主要安装在水、汽管道上作为启闭装置（如汽机、锅炉疏放水、锅炉定期排污门、减温水总门等），在火电厂的疏放水系统中，目前大都采用国内的普通阀门或进口阀门，由于此类阀门结构的原因，阀芯和阀座长时间受到高温、高压流体的冲蚀，磨损极快，使阀门关闭不严，从而造成疏放水系统阀门的内漏问题。

抗冲刷截止阀执行标准

抗冲刷截止阀执行标准
产品规范	设计规范	结构长度	压力温度等级：	试验与检验
	JB/T3595-2002、	E101\JB/T3595-2002、GB/T12221-2005	E101\JB/T3595-2002	JB/T3595-2002
	E101、DL/T531

抗冲刷截止阀零件材料

阀体：20G锻钢件、ZG250锻钢件、12Cr1MoV、F22合金钢锻件
阀芯、阀座密封面：堆焊钴基合金
阀杆：采用沉淀硬化不锈钢
节流罩：硬氮化处理

抗冲刷截止阀性能参数

抗冲刷截止阀性能参数
型号	公称压PN（MPa）	试验压力（MPa）		工作压力（MPa）	工作温度（℃）	适用介质
		强度试验	密封试验/上密封试验
KJ68Y-200	200	300	220	220	≤570	水、蒸汽

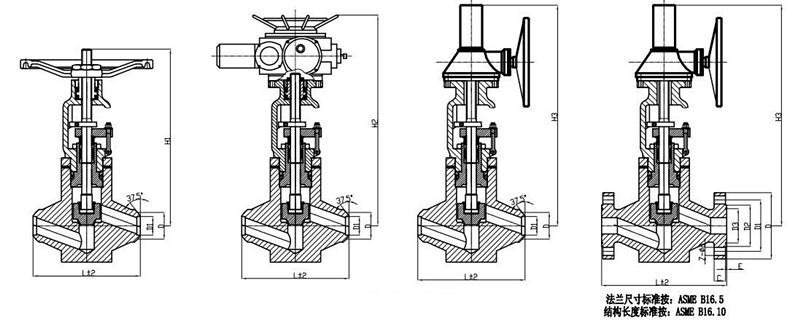

抗冲刷截止阀外形和连接尺寸

抗冲刷截止阀外形连接尺寸
型号	公称通径DN（mm）	尺寸（mm）
型号	公称通径DN（mm）	L	D1	D2	H
KJ68Y-200	10	130	10	30	210
	15	130	12	30	210
	20	170	22	42	480
	25	170	27	42	520
	32	200	34	52	728
	50	350	53	76	728
	80	500	86	108	898
	100	600	107	161	890
KJ68Y-320	20	150	25	40	576
	32	180	32	55	606
	50	250	50	83	722
	65	430	65	98	811
	80	470	80	105	895
	100	600	100	142	1179
