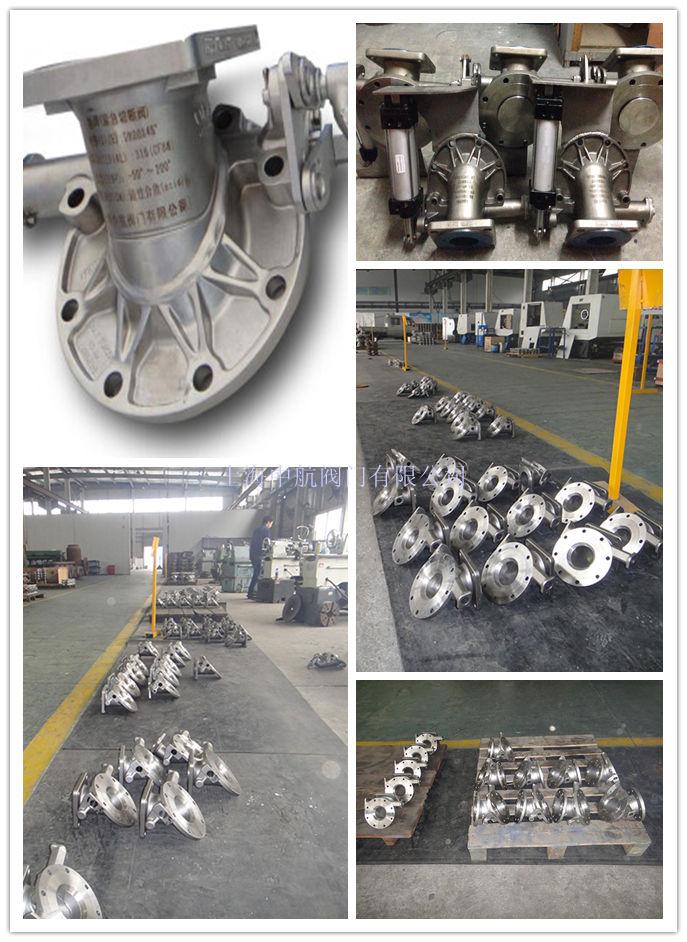

ZHCVC罐车专用紧急切断阀(海底阀)

一、上海中航-紧急切断阀概述:

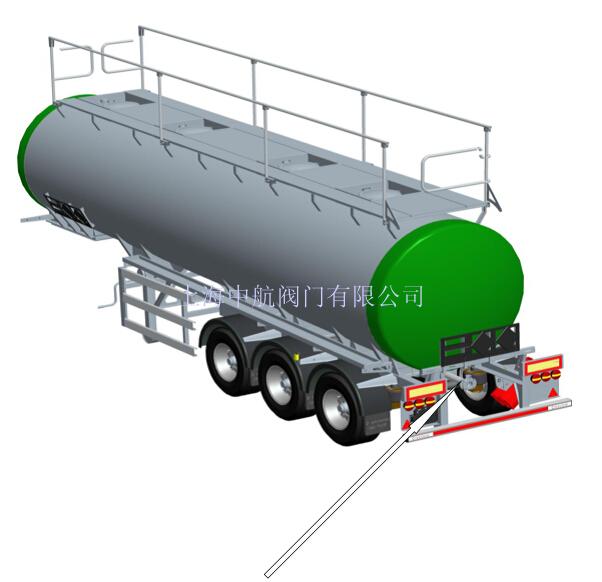

中航罐车专用紧急切断阀是适用于罐底的特殊阀门,上海中航阀门技术部、生产部、检验部3部门历尽7个月时间研发生产,经过反复的工艺完善、生产试样和装配测试才投放市场。全新设计是为危险品罐车的特殊结构和安全特性而量身定制,其优点如下:

1、45°和90°和180°的三种阀体结构,阀门设计更紧凑,提高了阀门的刚性,阀门达到零泄露;

2、阀瓣采用旋起式,旋起式阀瓣结构比提升式的流量提高了将近40%,卸料时间大幅缩短;

3、阀杆弹性锁定结构,所以阀门受弹簧力作用处于常闭状态,除非外界有足够作用力到手柄上,阀门才会打开。所以当罐车出现事故时,阀体剪力槽断裂,阀瓣还是完全密封,防止腐蚀性介质外漏,阀门熔断片设计,阀门超过70°高温,手柄锁定熔断片断裂,阀门自动关闭;

4、操作机构有手柄和气动两种。

5、防火结构设计—球型阀瓣和圆锥型阀座,当非金属的密封圈烧化时,金属阀瓣和阀座还能稳固密封。

6、阀门的设计、制造和验收按照QC/T932-2012《道路运输液体危险货物罐式车辆紧急切断阀》的要求。

二、上海中航-紧急切断阀 阀体材料:

1、C4钢(00Cr14Ni14Si4)---98%浓硝酸介质

2、哈氏合金B(N12MV)---各种浓度的盐酸介质

3、20合金(CN7M)---98%的浓硫酸

4、 316(CF8M)---中等腐蚀性介质

5、 304(CF8)---弱腐蚀性介质

三、上海中航-紧急切断阀 规格:

阀门常用规格

进口—-和罐底连接

出口-卸料连接

阀门结构形式

DN80

DN80

45°、90°和180°的三种阀体结构

DN80

DN65

DN80

DN50

DN100

DN100

DN100

DN80

DN100

DN65

四、上海中航-紧急切断阀 技术参数:

尺寸 DN80 DN100

压力等级 PN6 PN10

设计温度 -50°C~200°C

法兰标准 国标GB或美标ASME

密封等级 ANSI/FCI 70-2 VI

阀门长度 按制造厂标准和客户要求
