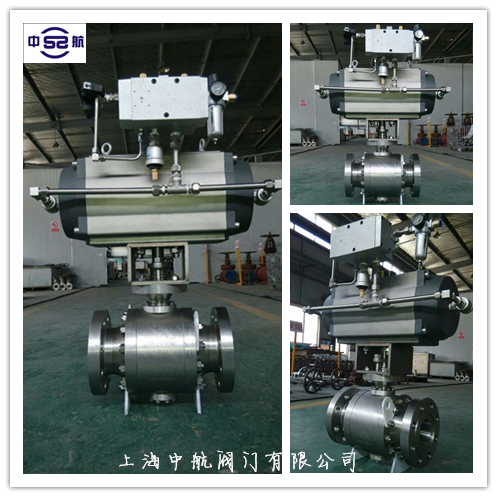

公司为配合上海交大（交通大学）研究核试验开发设计出一款0.7秒开闭硬密封高温高压切断球阀，该阀门以成功试验通过。该阀门试验成功象征着【中航牌】阀门在国产严苛工况条件下使用阀门上升了一个台阶。。
通气后阀门开关时间仅为0.7秒
技术特点:配合上海交大核试验研发的一款快速切断阀。该阀门安装在核反应堆中间管道处，试验运行时核反应釜温度压力直线上升在利用核能时需打开管道然后迅速关闭时间不能超过1秒，才可以正常试验。
产品优点:1、阀座采用弹簧结构，将阀座推向球体，保证了良好的低压密封性能；
2、固定球阀阀前，阀后阀座都能密封，即所谓双向密封特性，利用自带的排放阀，阀体中腔可向外排放
3、枢轴采用防吹出保护结构，低摩擦系数的轴承等。具有性能优异，可靠性高，用途广泛
执行标准:
设计制造：API 6D/API 608
结构长度：ASME B16.10
法兰标准：ASME B16.5/B16.47
试压检验：API598/API6D/API600
压力温度：ASME B16.34
性能参数:
Q647Y-160P 0.7秒开关气动硬密封切断球阀连接尺寸
| 压力等级（MPa） |
6.4 |
10 |
16 |
24 |
| 阀门强度试验压力（MPa） |
9.6 |
15 |
24 |
36 |
| 阀门密封试验压力（MPa） |
7.04 |
11 |
17.6 |
26.4 |
| 适用温度℃ |
﹣196℃～550℃ |
| 主要材质 |
优质碳钢/不锈钢 |
| 连接形式 |
法兰/焊接 |
| 启闭形式 |
气动齿条/气动拨叉 |
| 适用介质 |
水、气体、油品等 |
| 连接标准 |
ASME B16.5/B16.47 |
外形结构连接尺寸:
Q647Y-160P 0.7秒开关气动硬密封切断球阀外形连接尺寸
| 英寸 |
2″ |
21/2″ |
3″ |
4″ |
5″ |
6″ |
8″ |
10″ |
12″ |
14″ |
16″ |
18 |
20″ |
24″ |
| d1 |
51 |
64 |
76 |
102 |
127 |
152 |
203 |
254 |
305 |
337 |
387 |
438 |
489 |
591 |
| L |
RF |
178 |
191 |
203 |
229 |
356 |
394 |
457 |
533 |
610 |
686 |
762 |
864 |
914 |
1067 |
| BW |
216 |
241 |
283 |
305 |
381 |
457 |
521 |
559 |
635 |
762 |
838 |
914 |
991 |
1143 |
| H |
102 |
114 |
127 |
152 |
184 |
219 |
273 |
360 |
395 |
430 |
470 |
550 |
580 |
700 |
| 手动 |
H1 |
107 |
125 |
152 |
178 |
300 |
330 |
398 |
495 |
580 |
625 |
670 |
698 |
840 |
1050 |
| E |
- |
- |
- |
- |
- |
- |
116 |
116 |
171 |
171 |
257 |
257 |
257 |
150 |
| F |
- |
- |
- |
- |
- |
- |
350 |
350 |
420 |
420 |
400 |
400 |
400 |
410 |
| W |
230 |
400 |
400 |
650 |
1050 |
150 |
600 |
600 |
800 |
800 |
800 |
800 |
800 |
800 |
| Wt（kg） |
12 |
16 |
22 |
35 |
58 |
74 |
205 |
322 |
576 |
576 |
864 |
1280 |
1600 |
3540 |
球阀安装使用注意事项:
1.安装施工必须小心，切忌撞击阀门。
2.安装前，应将球阀作一检查，核对规格型号，鉴定有无损坏，尤其对于阀杆。还要转动几下，看是否歪斜，因为运输过程中，最易撞歪阀杆。还要清除阀内的杂物。
3.球阀起吊时，绳子不要系在手轮或阀杆上，以免损坏这些部件，应该系在阀体上。
4.对于球阀所连接的管路，一定要清扫干净。可用压缩空气吹去氧化铁屑、泥砂、焊渣和其他杂物。这些杂物，不但容易擦伤球阀的密封面，其中大颗粒杂物（如焊渣），还能堵死小阀门，使其失效。
5.安装时要留有阀柄旋转的位置。
6.球阀不能用作节流。
7.带传动机构的球阀应直立安装。 |
